日本圖技GL840系列數據記錄儀
midi LOGGER GL840是一款重視擴展性的模式產品。頻道數大可由標準20ch擴展至200ch。除采用可放心檢測的全頻道絕緣輸入方式外，還可實現電壓/溫度/濕度/脈沖/邏輯等多樣化輸入。為提升耐噪音性，產品搭載了⊿Σ型的A/D變頻器，以此提高高頻率噪音的消除效率。 此外，產品還裝配了適用于多通道數據監控的以太網，可進行遠程監控。存儲媒體可使用USB存儲器，直接寫入所測定的數據，以便長時間地收錄數據。GL820追求可對應多樣化測量用途的功能性與操作性，為您提供從研究開發到生產線現場的高性價比產品。

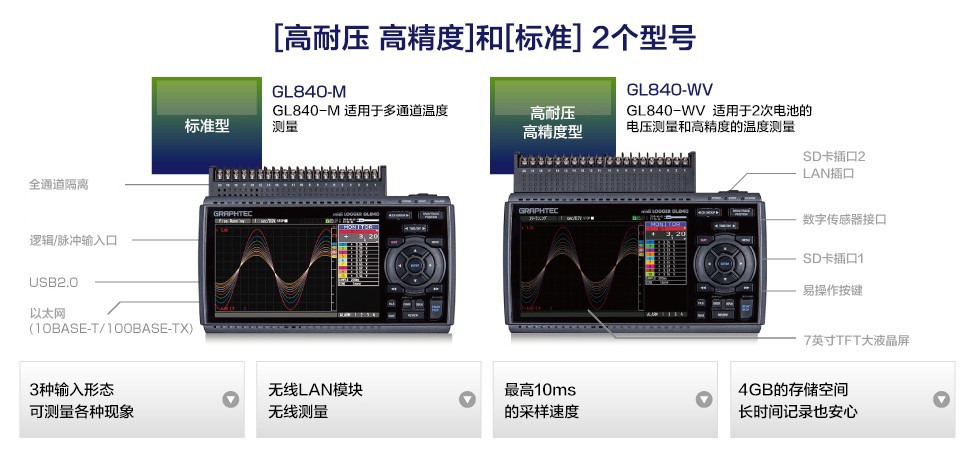

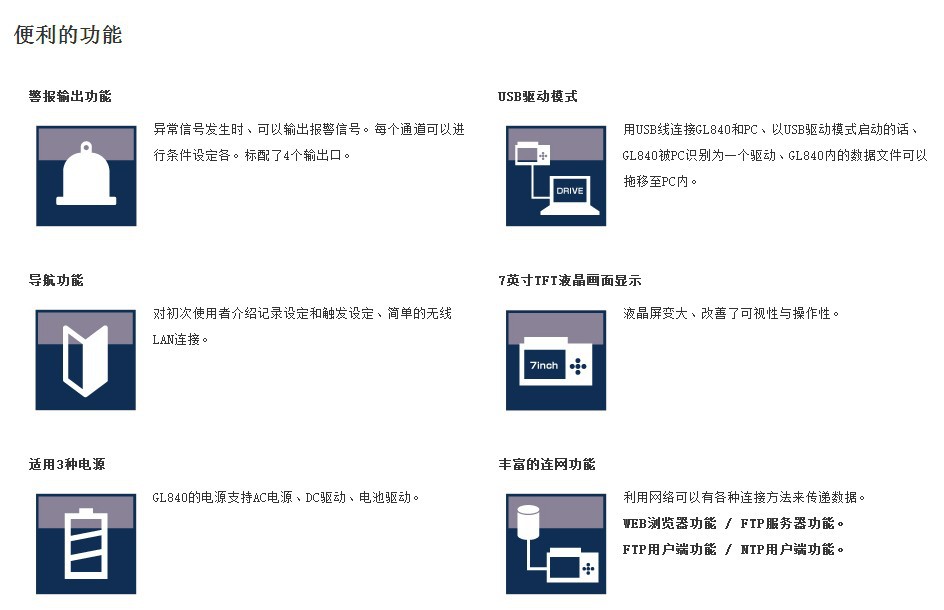

GL840-M 產品特長
GL840-M 功能參數

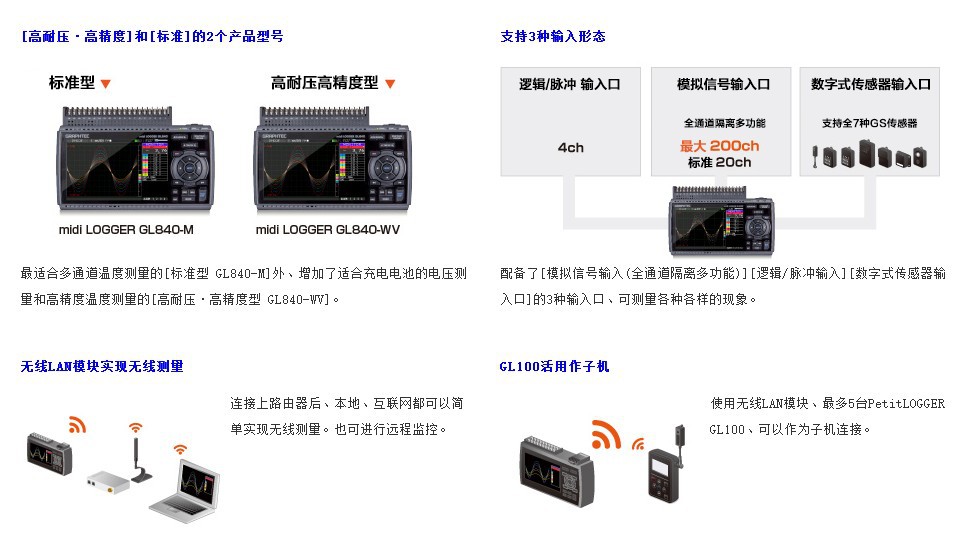

3種輸入形態 可測量各種各樣的現象
輸入1 : 大擴展至200ch 模擬信號輸入口(通道間絕緣多功能輸入)

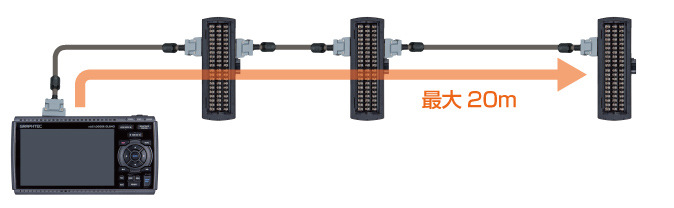

為輸入模擬信號、準備了標準輸入端子臺 (B-564)和高耐壓高精度端子臺 (B-565)、供不同測量用途選擇使用。兩端子臺采用了全通道隔離輸入方式、可測量各種各樣的現象。標準通道數為20ch、大可擴展至200ch、使用接續線纜·擴展基座·端子臺可延長本體-端子間距至20m。

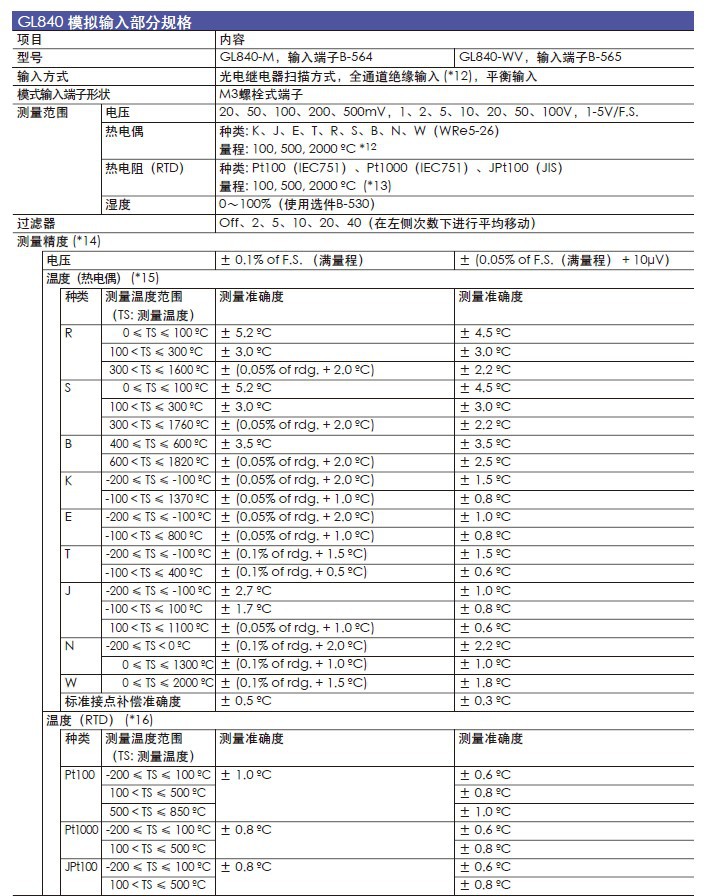

 |  |
項目 | 標準型 | 高耐壓·高精度型 | |
電壓 | 量程 | 20mV~100V、1-5V F.S. | 20mV~100V、1-5 V/F.S. |
大輸入電壓 | 60V | 300Vp-p | |
測量精度 | ±0.1% of F.S. | ±(0.05% of F.S. +10μV) | |
溫度 | 熱電偶 | R,S,B,K,E,T,J,N,W (WRe5-26) | |
熱電阻 | Pt100,JPt100,Pt1000 | ||
測定精度 | 例）K型熱電偶時?。═S:溫度） | 例）K型熱電偶時?。═S:溫度） | |
濕度 | 0~100％(需要選件B-530) | ||
模擬信號輸入口的接口數的擴展

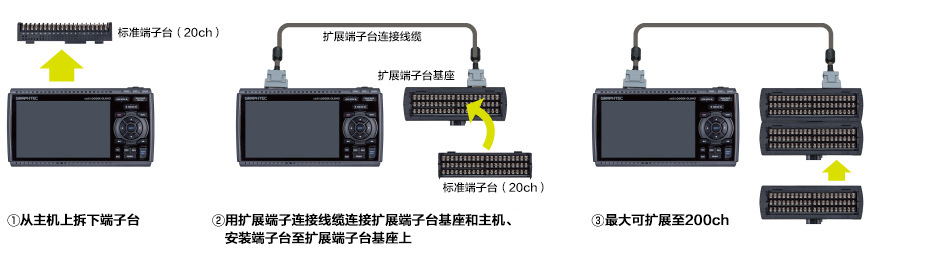

端子臺的通道數可以從標準的20ch擴展至200ch(一次加20ch)。
■GL840-M的擴展范例
通道擴展例 | 20ch | 40ch | 100ch | 200ch |
GL840本體 | 1 | 1 | 1 | 1 |
擴展端子臺連接用線纜 | - | 1 | 1 | 1 |
擴展端子臺基座 | - | 2 | 5 | 10 |
20ch擴展端子臺 | - | 1 | 4 | 9 |
GL840用擴展端子臺連接線纜（50cm、2m 2種）可以把本體-端子臺、端子－端子間分開。
※noise影響時、請減速采樣速度。
輸入2：數字式傳感器連接口

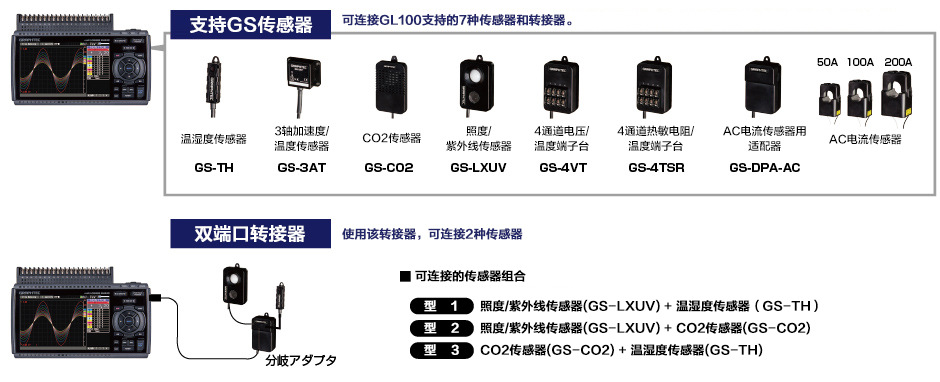

GL100的7種傳感器和轉接器都可以連接。更延伸了測量的范圍。

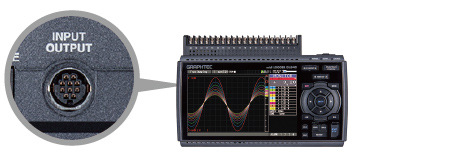

輸入3：邏輯/脈沖 輸入口
邏輯或者脈沖信號 4通道可供輸入。測量脈沖信號時、累計·瞬時·轉速的測量可每個通道進行選擇。
高10ms的采樣速度
減少通道數可以高10ms的速度記錄數據。
采樣速度 | 10ms | 20ms | 50ms | 100ms | 200ms | 500ms | 1s | 2s | |
可使用ch數 | 1 | 2 | 5 | 10 | 20 | 50 | 100 | 200 | |
測定對象 | 電壓 | ● | ● | ● | ● | ● | ● | ● | ● |
溫度 | - | - | - | ● | ● | ● | ● | ● | |
GB存儲空間 可安心進行長時間的數據記錄
標配4GB閃存。記錄數據可保存為GBD（graphtec binary data）格式、CSV格式。
記錄時間例 (模擬信號20ch、2GB記錄時)
采樣速度 | 10ms | 50ms | 100ms | 200ms | 500ms | 1s | 10s |
GBD格式 | 31日 | 77 | 95日 | 108日 | 207日 | 365日以上 | 365日以上 |
CSV格式 | 3日 | 11日 | 16日 | 21日 | 54日 | 109日 | 365日以上 |
※ 記錄時間為估算值。采樣速度受使用ch數限制。10ms：1ch、50ms：5ch、100ms：10ch

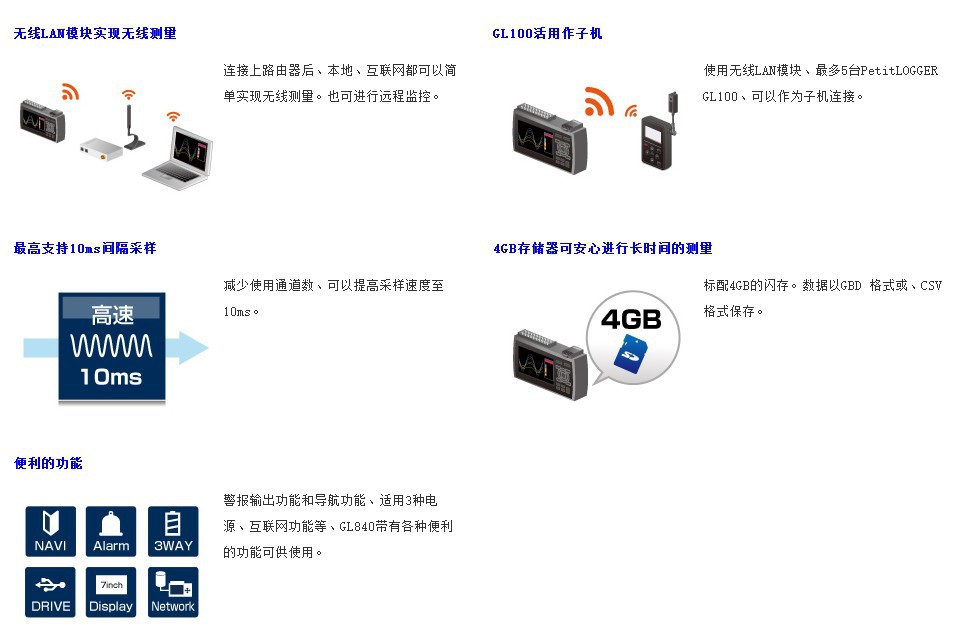

無線LAN模塊 *活用GL840！
midi LOGGER GL840安裝選件GL無線LAN模塊(B-568) 后、可通過無線進行測量。

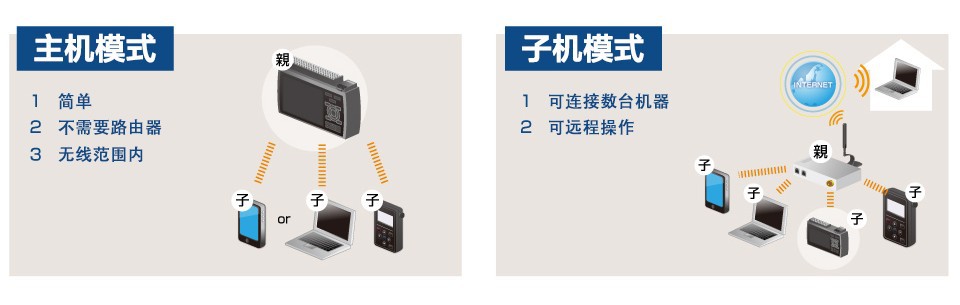

安裝無線LAN模塊、根據用途選用「母機模式」或者「子機模式」進行無線測量。

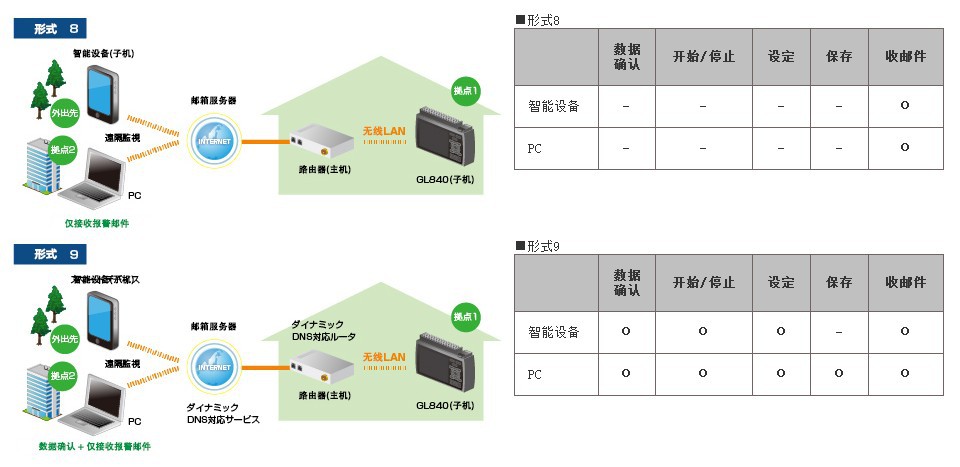

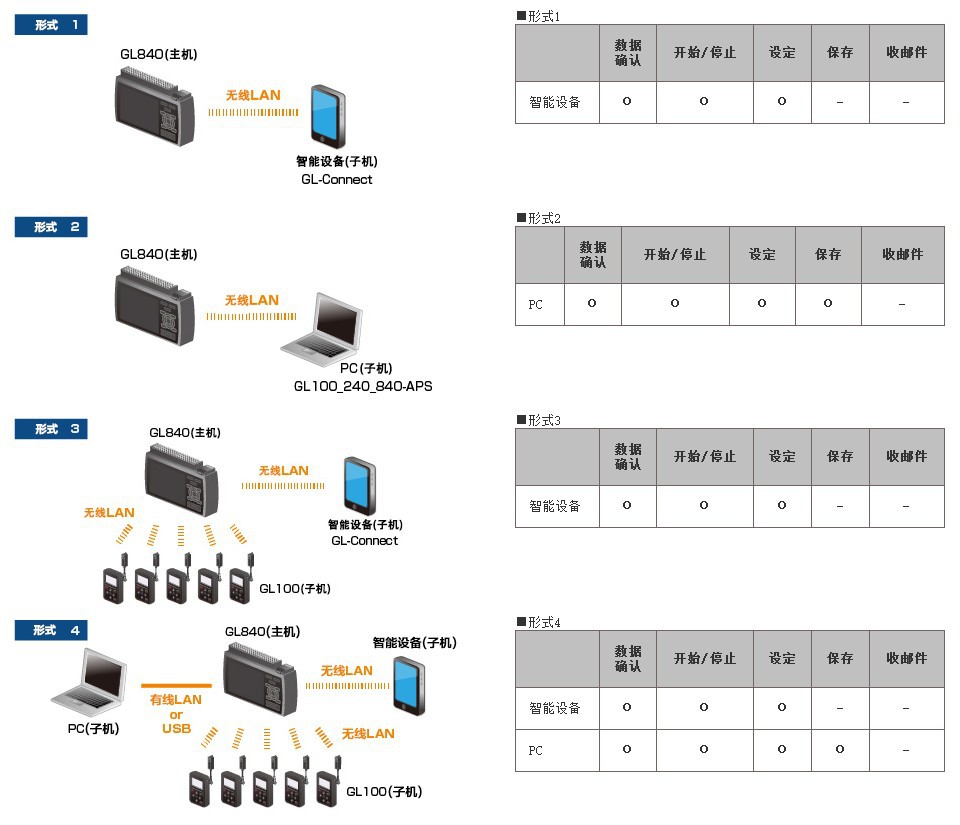

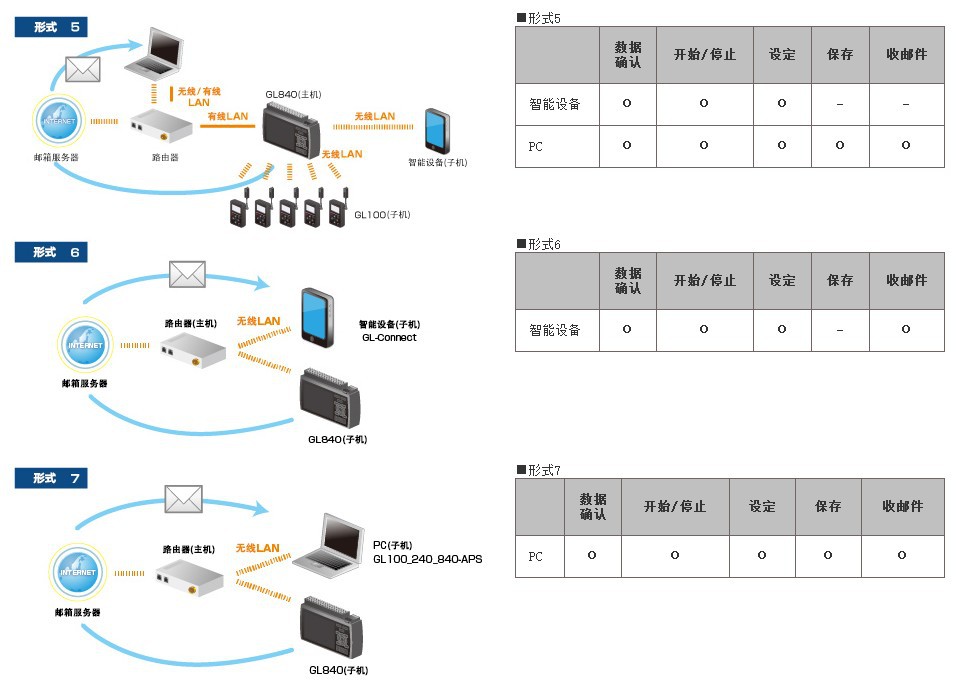

無線LAN的聯網方式
midi LOGGER GL840安裝選件GL無線LAN模塊后、可通過無線進行測量。
安裝無線LAN模塊、根據用途選用「母機模式」或者「子機模式」進行無線測量。
無線LAN范圍內的使用
無線LAN圈內的利用
連接網絡（遠程監控）

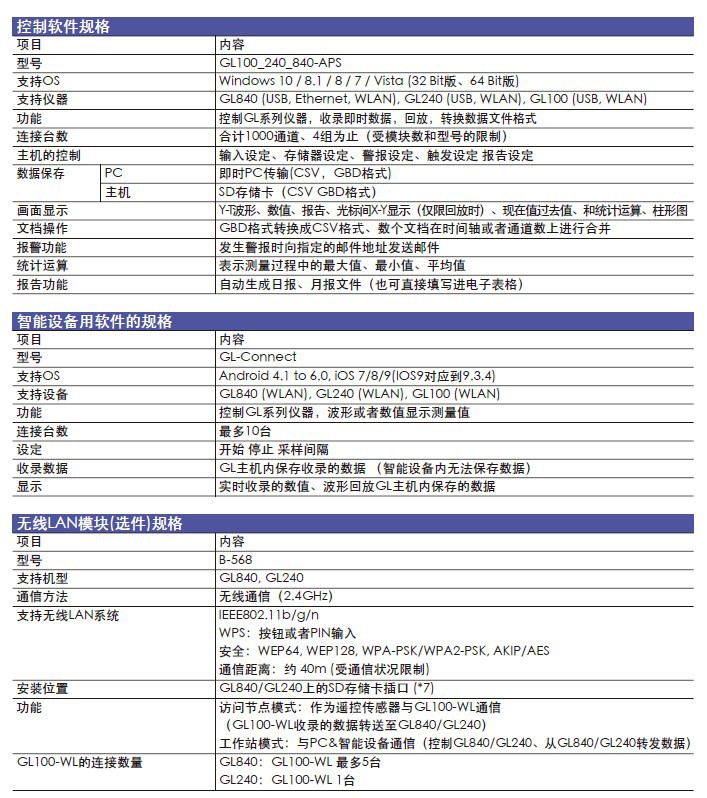

GL840-M 主要技術參數
GL840主體規格 | |||
項目 | 內容 | ||
型號 | GL840-M | GL840-WV | |
模擬信號輸入通道數 | 標準：20ch，多200ch | ||
模擬信號輸入端子 | 多10個端子臺（20ch/單元）、標配：1 | ||
模擬信號輸入端子的種類 | 多種信號輸入型、耐電壓型 | ||
數字傳感器用接口 | GL100傳感器輸入端子轉換器用1個接口 | ||
外部輸入 輸出(*1) | 輸入(*2) | 觸發輸入或外部采樣輸入1ch、邏輯輸入或脈沖輸入4ch | |
輸出(*3) | 警報輸出4ch | ||
采樣周期 | 10ms～1h（10ms～50ms僅為電壓)(*4)、外部 | ||
波形顯示的時間刻度 | 1s～24h/刻度 | ||
觸發功能、 警報功能 | 觸發動作 | 通過觸發開始或者停止收錄數據 | |
動作的重復 | OFF ON（自動準備） | ||
外部觸發 | 開始：Off、測量值、警報、外部輸入、時間、一定時間 停止：Off、測量值、警報、外部輸入、時間、一定時間 | ||
條件觸發 | 組合：OR和AND 模擬：上升、下降、范圍內、范圍外邏輯：上升、下降脈沖：上升、下降、范圍內、范圍外 | ||
警報輸出 | 輸入信號為警報值時輸出信號(*5) | ||
脈沖輸入 | 轉速模式 | 一個采樣周期內的脈沖數轉換成轉數/min?？梢詫?轉的脈沖數進行設定。 50, 500, 5000, 50k, 500k, 5M, 50M, 500M rpm/F.S.（轉數/滿量程） | |
累計模式 | 累計開始測量后的脈沖數 50, 500, 5000, 50k, 500k, 5M, 50M, 500M C/F.S.（脈沖數/滿量程） | ||
瞬時模式 | 計算各個采樣周期內的脈沖數 50, 500, 5000, 50k, 500k, 5M, 50M, 500M C/F.S.（脈沖數/滿量程） | ||
運算功能 | 通道間運算 | 模擬信號的加減乘除運算 | |
統計運算 | 從平均值、峰值、大值、小值、實際值中選擇2種運算 | ||
檢索功能 | 針對已收錄的數據，檢索模擬信號輸入值、脈沖值、邏輯值和警報發生點 | ||
PC I/F | 以太網（10 BASE-T/100 BASE-TCX），USB2.0（高速），無線LAN（使用B-568選件 | ||
儲存裝置 | 內置 | 4GB閃存(*6) | |
外置 | 1個SD存儲卡插口（SDHC，高32GB) (*7) | ||
保存內容 | 測量數據、設定條件、畫面復制數據 | ||
收錄模式 | 模式：通常、循環收錄、接力式 循環收錄功能：保存的數據（收錄數據數：1000～2000000）(*8)接力式：數據收錄停止為止不中斷、數據無丟失、數個文檔中保存 | ||
數據回放 | GL840收錄的數據（GBD或者CSV格式） | ||
單位換算功能 | 測量值可以在單位間換算 •模擬電壓：4點設定（Gain Offset） •溫度：2點設定（Offset） •脈沖數：2點設定（Gain） | ||
數據輸入時的處理 | •過去數據的顯示（2畫面顯示（現在+過去）） • SD儲存卡熱交換 •光標間數據的保存 | ||
顯示器 | 尺寸 | 7英寸WVGA彩色液晶顯示器（WVGA：解析度800×480） | |
語言 | 英語、法語、德語、漢語、韓語、俄語、西班牙語、日語 | ||
畫面顯示(*9) | 數值和YT波形僅波形數值和統計計算柱形圖 | ||
使用環境 | 0～45℃，5～85%RH（無結露） （電池驅動時為0～40℃/充電時為15～35℃） | ||
額定電源 | AC適配器 | AC100V～240V/50～60Hz（標配電源適配器1個） | |
DC電源驅動 | DC8.5V～24V、另需DC驅動線（選件B-514） | ||
電池組 | 2節干電池驅動（電池（選件B-569）：7.2V DC，2900mAh） | ||
消耗功率 (*10) | 38VA以下 | ||
外觀尺寸(W x D x H,突出部除外) | (約) 240 x 158 x 52.5 mm | (約) 240 x 166 x 52.5 mm | |
質量[重量] (*11) | (約) 1010 g | (約) 1035 g | |

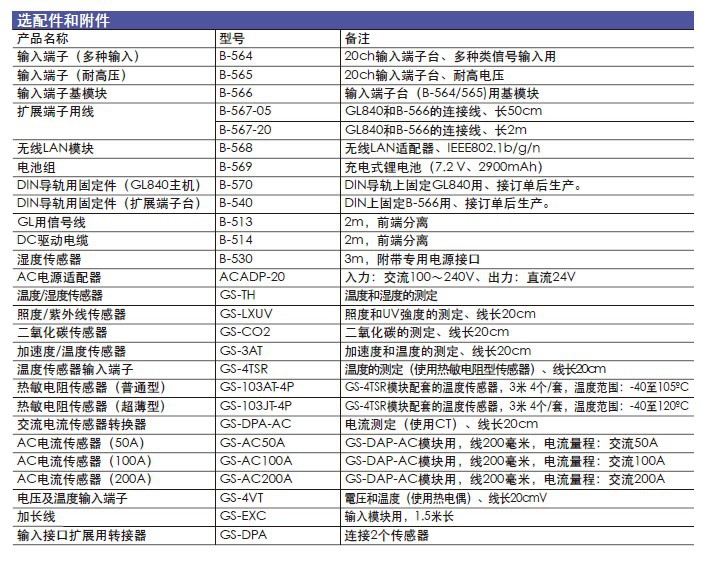

GL840-MV 記錄儀 選配件與附件
